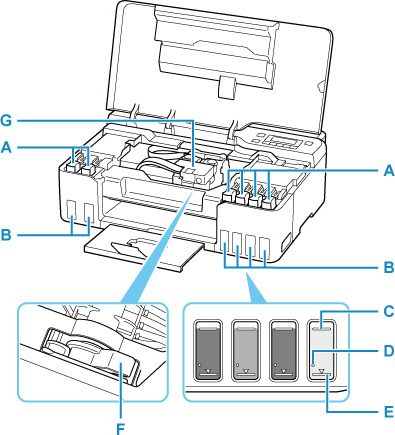

Vista interna
- A: Coperchietto del serbatoio
- Aprire per ricaricare i serbatoi d'inchiostro.
- B: Serbatoi d'inchiostro
-
I serbatoi d'inchiostro grigio e nero sono sulla sinistra, mentre i serbatoi d'inchiostro rosso, ciano, magenta e giallo sono sulla destra.
Ricaricare i serbatoi con un livello d'inchiostro basso.
- C: Linea limite superiore
- Indica la capacità massima dell'inchiostro.
- D: Punto singolo
- Indica la quantità di inchiostro necessaria quando si esegue la vampata di inchiostro.
- E: Linea limite inferiore
- Indica il limite inferiore della quantità di inchiostro sufficiente per stampare. Ricaricare il serbatoio d'inchiostro prima che la quantità di inchiostro scenda al di sotto di questa linea.
- F: Leva valvola d'inchiostro
-
Da azionare durante il trasporto di una stampante.
- G: Supporto della testina di stampa
- La testina di stampa è preinstallata.
